- 提高本體剛性,提升加工能力
- 無導套專用主軸,短工件也可實現高精度加工(B038L-Ⅲ) 搭載拉縮式彈簧夾頭,確保短工件穩定夾緊 無需研磨材料(可使用冷拉材料,節省成本) 可縮短余料,削減原材料成本
- 搭載模塊式車削組合。動力頭、鉆孔座、車削刀具的多種組合,可根據工件需要自由配置
- 標配熱變位補正功能,實現長時間穩定加工
| 項目 | B0266A-Ⅲ | B0326A-Ⅲ | ||
| 機械能力 | 夾持棒材直徑 | φ8~φ26mm | φ8~φ32mm | |
| 最大加工長度 | 電導套*1 | 320mm | ||
| 旋轉導套 | 135mm | |||
| 無導套 | 70mm | 80mm | ||
| 主軸通孔直徑 | φ33.6mm | φ39.6mm | ||
| 主軸最大鉆孔徑 | φ14mm | |||
| 主軸最大攻螺紋徑 | M14 | |||
| 主軸最大夾持徑 | φ26mm | φ32mm | ||
| 背軸最大鉆孔徑 | φ13mm | |||
| 背軸最大攻螺紋徑 | M12 | |||
| 動力頭最大鉆孔徑(后刀臺/背面刀臺) | φ10mm | |||
| 動力頭最大攻螺紋徑(后刀臺/背面刀臺) | M8 | |||
| 動力頭最大切槽徑 | φ45mm(T17、T21、T24) | |||
| 主軸轉速 | 200～10,000min-1 | 200～8,000min-1 | ||
| 背軸轉速 | 200～10.000min-1*2 | 200～8,000min-1 | ||
| 電導套轉速 | 200～10,000min1 | 200～8,000min-1 | ||
| 動力頭轉速 | 200～6,000min1*3 | |||
| 最大刀具數 | 53 支 | |||
| 刀具尺寸 | □16×16mm | |||
| 快移速度 | 35m/min(X1、Y1、Y2:24m/min) | |||

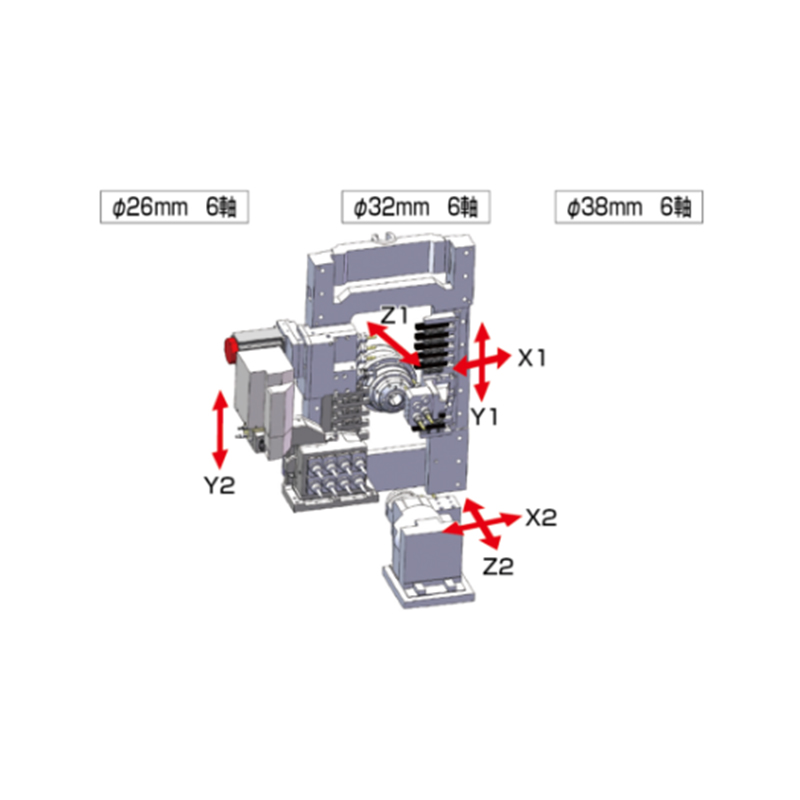

| 控制軸數(直線軸) | 6軸 | |||
| 電機 | 主軸 | 3.7/5.5kW | ||
| 背軸 | 3.7/5.5kW | |||
| 直線軸 | X1·Y2:0.5kW、Y1·Z1·X2·Z2:0.75kW | |||
| 動力頭驅動 | 動力刀臺：2.2kW?? 8孔背面驅動：1.4kW | |||
| 切削油泵 | 0.4kW | |||
| 電源·其他 | 機器重量 | 3,700kg | ||
| 電源容量 | 10kVA | |||
| 空氣壓力 | 0.4MPa以上 | |||
| 空氣量 | 100NL/min | |||
| 冷卻液油箱容量 | 190L | |||
| 長×寬×高 | 2,630×1,280×1,970mm | |||
| 項目 | B0266A-Ⅲ | B0326A-Ⅲ |
| 軸名稱 | X1,Z1,Y1,X2,Z2,Y2,C1,C2 | |
| 最小設定單位 | 0.001mm(X1,X2軸：直徑指令) | |
| 最大指令值 | ±8位 | |
| 插補功能 | 直線/圓弧 | |
| OVR進給 | 0～150%、10%/段 | |
| 延時功能 | G04????? 0～99999.999 | |
| ABS/INC命令 | X,Y,Z,C:絕對?? U,V,W.H:增量 | |
| 刀具偏置個數 | 200 個 | |
| LCD/MDI | 10.4”彩色LCD | |
| 顯示語言 | 中文(日文/英文) | |
| 程序存儲容量(主軸·背軸合計) | 2Mbytes | |
| 存儲程序數(主軸·背軸合計) | 1,000個 | |
| 輔助功能 | 主軸側：M5位、背軸側：M3位 | |
| 主軸功能 | S5位 | S4位 |
| 刀具功能 | T4位 | |
| 型號 | 266A-Ⅲ/326A-Ⅲ | 386A-Ⅲ | |
| 正面·背面同時加工 | 標配 | ||
| 背軸 | 標配 | ||
| 前刀臺動力頭 | 標配 | ||
| 后刀臺驅動 | 選配 | ||
| 背面刀臺驅動(8支) | 標配 | ||
| 無導套 | 選配 | ||
| 電導套 | 選配 | ||
| 主軸/背軸C軸控制 | 標配 | ||
| 剛性攻絲(動力頭) | 選配 | ||
| 刀具數量? | |||
| 外徑刀具數量 | 12 | ||
| 橫向動力頭 | 4 | ||
| 正面 | 固定 | 7(含深孔座) | 5 |
| 旋轉 | 選配 | ||
| 背面 | 固定 | 5(含主軸鉆孔座) | |
| 旋轉 | 8 | ||
| 總刀具數 | 36 | 34 | |
