- 提高本體剛性,提升加工能力

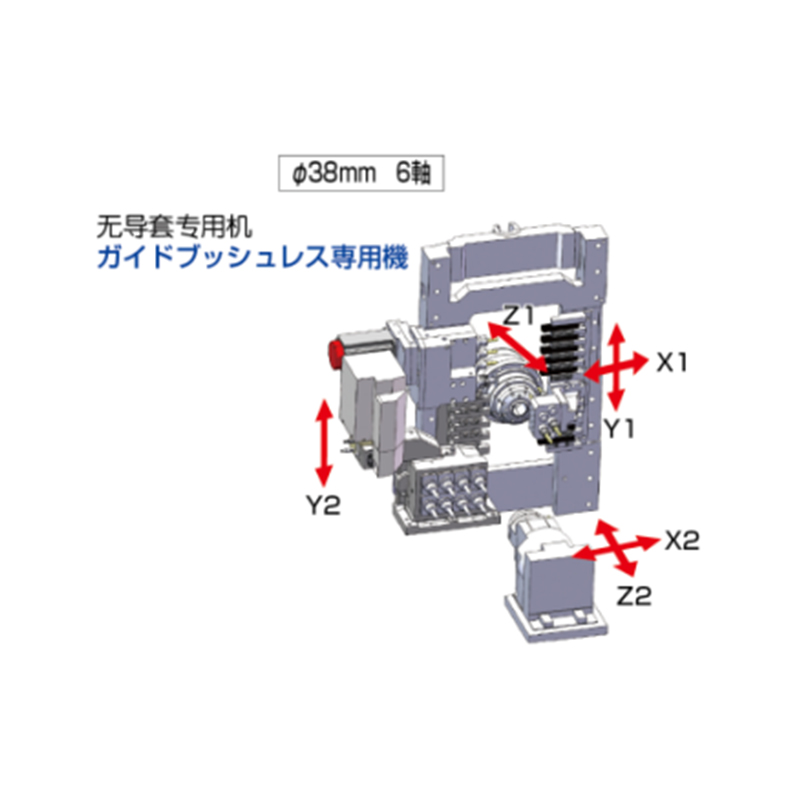

- 無導套專用主軸,短工件也可實現高精度加工(B038L-Ⅲ) 搭載拉縮式彈簧夾頭,確保短工件穩定夾緊 無需研磨材料(可使用冷拉材料,節省成本) 可縮短余料,削減原材料成本
- 搭載模塊式車削組合。動力頭、鉆孔座、車削刀具的多種組合,可根據工件需要自由配置
- 標配熱變位補正功能,實現長時間穩定加工
| 項目 | ?B0385-Ⅲ | B0385LⅡ | B0386A-Ⅲ | B0386LA-Ⅲ | |
機械能力 |
夾持棒材直徑 | φB~φ38mm | φ8~φ38mm | ||
| 背軸最大夾持徑 | φ38mm | φ38mm | |||
| 最大加工長度 | 電導套:330mm*1 無導套:70mm*1 |
無導套專用機: 100mm |
電導套:330mm*1 無導套:70mm*1 |
無導套專用機: 100mm |
|
| 主軸孔徑 | φ43.6mm | φ43.6mm | |||
| 背軸孔徑 | φ39mm | φ39mm | |||
| 主軸最大鉆孔徑 | φ13mm | φ13mm | |||
| 主軸最大攻螺紋徑 | M12 | M12 | |||
| 背軸最大鉆孔徑 | φ12mm | 12mm | |||
| 背軸最大攻螺紋徑 | M12 | M12 | |||
| 深孔鉆最大鉆孔直徑 | φ10mm*1 | φ10mm*1 | |||
| 動力頭最大鉆孔徑 | φ10mm(前刀臺/后刀臺*1/背面刀臺2) | φ10mm(前刀臺/后刀臺*1/背面刀臺*2) | |||
| 動力頭最大攻螺紋徑 | M8(前刀臺/后刀臺*`/背面刀臺*2) | M8(前刀臺/后刀臺*1/背面刀臺*2) | |||
| 動力頭最大切槽徑 | φ45(前刀臺:TO4) | φ45(前刀臺:TO4) | |||
| 主軸轉速 | Max.6,000min-1 | Max.6,000min-1 | |||
| 背軸轉速 | Max.7,000min-1 | Max.7.000min-1 | |||
| 動力頭轉速 | Max.6.000min-1 | Max.6,000min-1 | |||
| 總刀具數 | 31支? | 34支 | |||
| 刀具尺寸 | 316mm.□20mm(僅限切斷) | 016mm,□20mm(僅限切斷) | |||
| 快移速度 | 32m/min(X1,Y1,Z1:24m/min) | 32m/min(X1,Y1,Z1,Y2:24m/min) | |||
| 電 機 | 主軸 | 7.5/11kW | 7.5/11kW | ||
| 背軸 | 3.7/5.5kW | 3.7/5.5kW | |||
| 直線軸 | 0.5kW(Y2)0.75kW(X1,Z1,Y1,X2,Z2) | 0.5kW(Y2)0.75kW(X1,Z1,Y1,X2.Z2 | |||
| 動力頭 | 1.0kW(前刀臺) | 1.0kW(前刀臺) | |||
| 1.4 kW(后刀臺)*1 | 1,4 kW(后刀臺)*1 | ||||
| ?? 1.4kW(背面刀臺)*2 | 1.4kW(背面刀臺) | 1.4kW(背面刀臺)*2 | 1.4kW(背面刀臺) | ||
| 冷卻油泵 | 0.4kW | 0,4kW | |||
| 潤滑油泵 | 3W | 3W | |||
| 電源·其他 | 機器重量 | 4,950kg | 4.950kg | ||
| 電源容量 | 15kVA | 15kVA | |||
| 空氣壓力 | 0.4MPa以上 | 0.4MPa以上 | |||
| 空氣量 | 100NL/min | 100NL/min | |||
| 冷卻液油箱容量 | 190L | 190L | |||
| 長×寬×高 | 2.819mm×1.795mm×2,050mm | 2.819mmx1.795mm×2.050mm | |||
| 型號 | B0386LA-Ⅲ | |
| 軸名稱 | X1,Z1.Y1.X2.Z2.Y2,C1,C2 | |
| 最小設定單位 | 0.001mm(X1.X2軸:直徑指令) | |
| 最大指令值 | ±8位 | |
| 插補功能 | 直線/圓弧 | |
| OVR進給速度 | 0～150%,10%段 | |
| 延時功能 | G040~99999.99 | |
| ABS/INC命令 | X,Y,Z,C:絕對 U,V,W.H:增量 |
|
| 刀具偏置個數 | 主軸 99個 背軸99個 |
|
| LCD/MDI | 10.4“彩色LCD | |
| 顯示語言 | 中文(日文/英文) | |
| 程序存儲容量 (主軸·背軸合計) |
2Mbyte | |
| 存情程序個數(主軸·背軸合計) | 1.000個 | |
| 輔助功能 | 主軸:M3位、背軸:M3位 | |
| 主軸功能 | S4位 | |
| 刀具功能 | T4位 | |
| 型號 | 386LA-Ⅲ | |
| 正面·背面同時加工 | 標配 | |
| 背軸 | 標配 | |
| 前刀臺動力頭 | 標配 | |
| 后刀臺驅動 | 選配 | |
| 背面刀臺驅動(8支) | 標配 | |
| 無導套 | 標配 | |
| 主軸/背軸C軸控制 | 標配 | |
| 剛性攻絲(動力頭) | 選配 | |
| 刀具數量? | ||
| 外徑刀具數量 | 12 | |
| 橫向動力頭 | 4 | |
| 正面 | 固定 | 5 |
| 旋轉 | 選配 | |
| 背面 | 固定 | 5 |
| 旋轉 | 8* | |
| 總刀具數 | 34 | |
